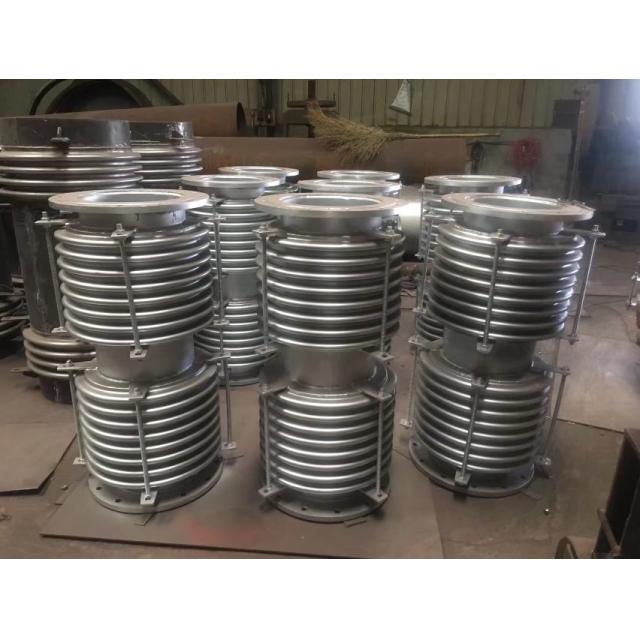

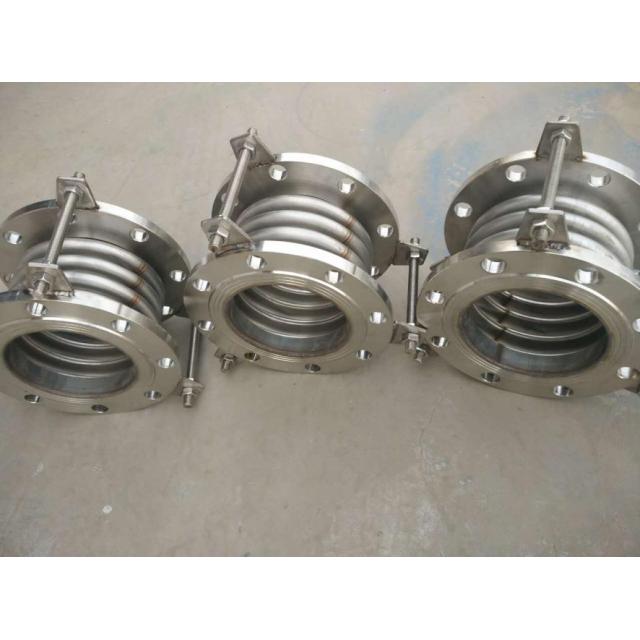

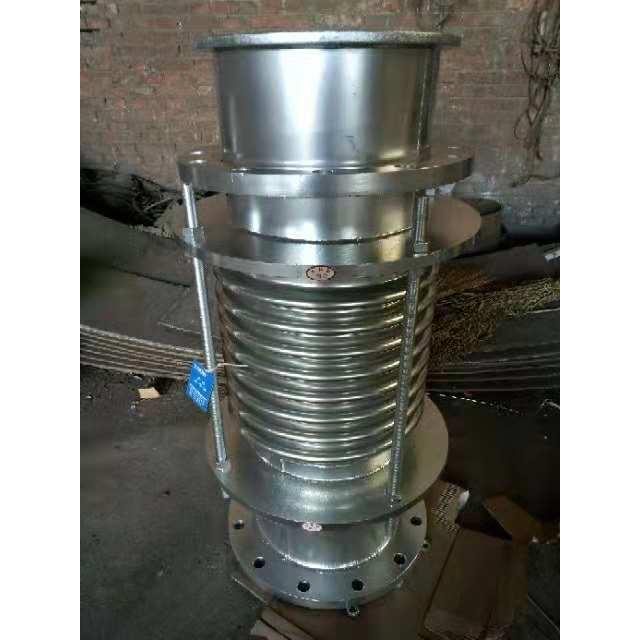

内外压力平衡式波纹补偿器

价格

询价

产品类别

机械及行业设备/阀门/阀门配件

品牌

裕隆牌

规格型号

DN200 DN300 DN450 DN500 DN600

库存

生产商

巩义市裕隆管道设备厂

内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。

内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小口特点。

内外压力平衡式波纹补偿器连接方式:①法兰连接式②接管连接式。

内外压力平衡式波紋补偿器轴向补偿量:根据用户要求。

1、内外压力平衡式波纹补偿器(金属波纹伸缩节)结构特点

管道伸缩节由内压伸缩节和外压伸缩节连接而成。

2、内外压力平衡式波纹补偿器(金属波纹伸缩节)补偿特点

该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。

3、内外压力平衡式波纹补偿器( 金属波纹伸缩节)安装使用注意事项:

(1)安装时疏水口向下。

(2)现场安装完后，必须拆除拉杆。

(3)安装时介质流向与管道伸缩节的流向标志一致。

4、内外压力平衡式波纹补偿器(金属波纹伸缩节)对支座作用力的计算:

轴向弹性力: Fx=Kx*(f*x)

Kx-轴向刚度N/mm

X-轴向实际变形量mm

f-计算系数，当预变形(包括△X=0时)f=1/2,当不进行预变形时，

5、内外压力平衡式波纹补偿器(金属波纹伸缩节)应用举例:

通径为400mm的一段热水管道长40m，介质压力为1.6Mpa,工作温度为100C，安装温度为20C。试选择补偿器的型号并不计算支座受力。
